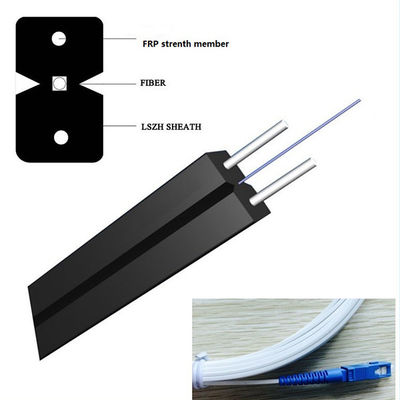

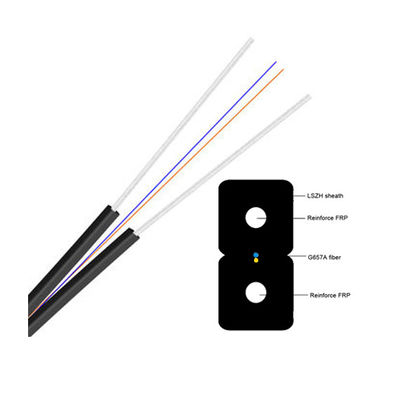

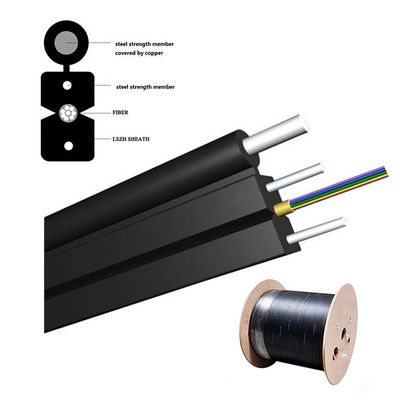

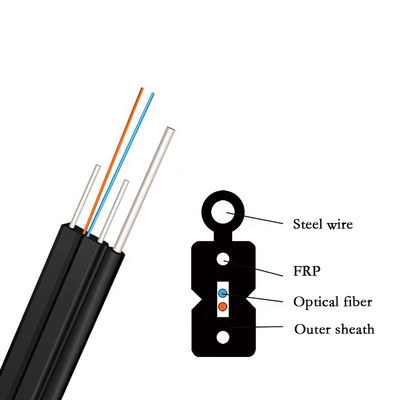

L'unité de fibre optique est placée au centre. Deux plastiques de tissu-renforcé parallèles (FRP) sont placés aux deux côtés. Un fil d'acier comme le porteur central supplémentaire est également appliqué. Alors le câble est accompli une gaine de LsZH de noir ou de couleur.
Caractéristiques optiques de câble d'interface de fibre :
Application optique de câble d'interface de fibre :
|
No. de câble
|
|
|
|
4
|
|||
|
Modèle de fibre
|
|
|
|
G.657A1
|
|||
|
Porteur central
|
Matériel
|
|
|
FRP
|
|||
|
|
Diamètre (±0.03) millimètre
|
|
|
0,5
|
|||
|
|
NON.
|
|
|
2
|
|||
|
Fil de messager
|
Diamètre (±0.05) millimètre
|
|
|
1,0
|
|||
|
Gaine externe
|
Matériel
|
|
|
LSZH
|
|||
|
|
Couleur
|
|
|
Noir
|
|||
|
Taille de câble (±0.2) millimètre
|
|
|
|
2.0×5.0
|
|||
|
Poids de câble (±2) kg/km
|
|
|
|
20
|
|||
|
Résistance à la traction permise
|
|
À court terme
|
N
|
600
|
|||
|
|
|
Long terme
|
|
300
|
|||
|
Résistance permise d'écrasement
|
|
À court terme
|
N/100mm
|
2200
|
|||
|
|
|
Long terme
|
|
1000
|
|||
|
Rayon de cintrage minimal
|
|
Sans tension
|
|
10×Cable-φ
|
|||
|
|
|
Sous la tension maximum
|
|
20×Cable-φ
|
|||
|
Température ambiante
(℃) |
|
Installation
|
|
-20~+60
|
|||
|
|
|
Transport&Storage
|
|
-40~+70
|
|||
|
|
|
Opération
|
|
-40~+70
|
|||
