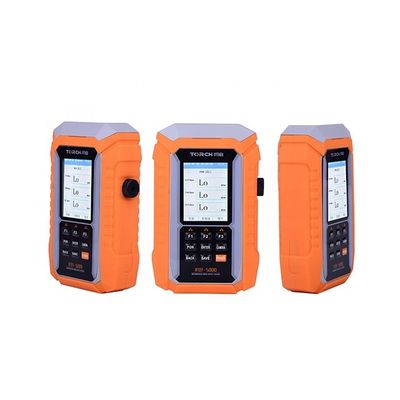

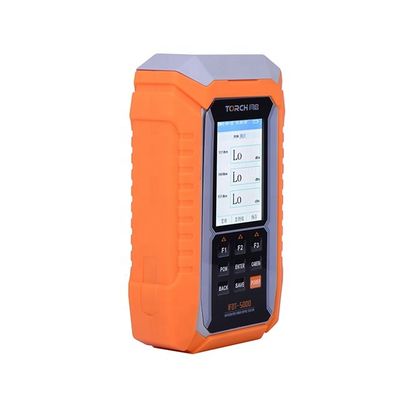

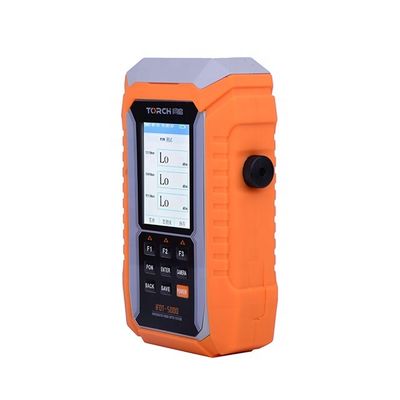

Einteilige Prüfmaschine IFOT-5000 des Netz-Wartungs-Werkzeug-250X FTTH mit 3,5" Schirm-Faser-Mikroskop-Anzeige
|
Lineare Wiedergabe
|
250X (3,5" Monitor)
|
|
Entschließungsverhältnis
|
0,75 μm
|
|
Bildschirm
|
3,5" TFT LCD, Pixel 320*240
|
|
Videoausgang
|
PAL/NTSC
|
|
Für männliche Verbindungskabel
|
250X (3,5" Monitor)
|
|
|
25-U-M
|
Prüfung: PC FC/SC/ST/E2000 Verbindungsstück
|
|
|
125-U-M
|
Prüfung: LC-/MUpc Verbindungsstück
|
|
|
25-A-M
|
Prüfung: Verbindungsstück FC/SC/ST/E2000 APC
|
|
|
125-A-M
|
Prüfung: Verbindungsstück LC/MU APC
|
|
|
Für weibliche Schutzwände
|
|
|
|
25-U-F
|
Prüfung: Stirnfläche FC/SC/ST/E2000 im Adapter
|
|
|
LC-U-F
|
Prüfung: LC-/PCstirnfläche im Adapter
|
|
|
FC-A-F
|
Prüfung: FC-/APCstirnfläche im Adapter
|
|
|
SC-A-F
|
Prüfung: SC-/APCstirnfläche im Adapter
|
|
|
Optikstromzähler (OPM-01)
|
|
|
||
|
Art
|
OPM-01-A
|
OPM-01-B
|
||
|
Strecke
|
-70 zu +10dBm
|
-50 zu +26dBm
|
||
|
Wellenlänge
|
850/1300/1310/1490/1550/1625
|
|
||
|
Präzision
|
±0.03dB
|
|
||
|
Entschließung
|
0.01dBm
|
|
||
|
PON-Stromzähler (OPM-02)
|
|
|
||
|
Wellenlänge
|
Durchlassbereich (Nanometer)
|
Strecke (dBm)
|
||
|
Uplink 1310
|
1260~1360
|
-45 | +10
|
||
|
Downlink 1490
|
1470~1505
|
-45 | +10
|
||
|
Downlink 1550
|
1535~1570
|
-45 | +20
|
||
|
Art
|
OLS-01
|
|
Wellenlänge (Nanometer)
|
1310/1550
|
|
Emitter
|
FP-LD
|
|
Portart
|
Universalität 2.5mm
|
|
Spitzenleistung
|
>-5 dBm
|
|
Modulations-Modus
|
CW/270Hz/1KHz/2KHz
|
|
Ertrag-Stabilität
|
±0.04 dBm @20℃ @15min
|
|
Art
|
Ertrag
|
Abstand
|
|
VFL-01
|
>1mW
|
3~5KM
|
|
VFL-02
|
>5mW
|
8~10KM
|
|
VFL-03
|
>7mW
|
13~15KM
|
|
Einzelteil
|
Zufriedene Beschreibung
|
|
|
||
|
Standard
|

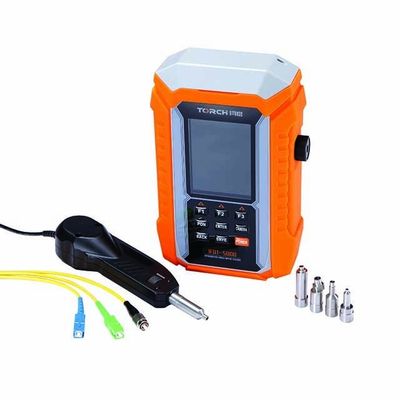

●Hauptleitung 3,5" Monitor mit Datensicherungsfunktion
●Einbauten 2.5mm oder 1.25mm männliche Inspektionssonde
●Zusätzliche Inspektions-Sonde (mit 25-U-F; Spitzen der Schutzwand 125-U-F)
●OPM-01-A (- 70~+10dBm; 850/1300/1310/1490/1550/1625nm; FC)
●OLS-01 (1310/1550; FC)
|
|
|
||
|
Optional
|

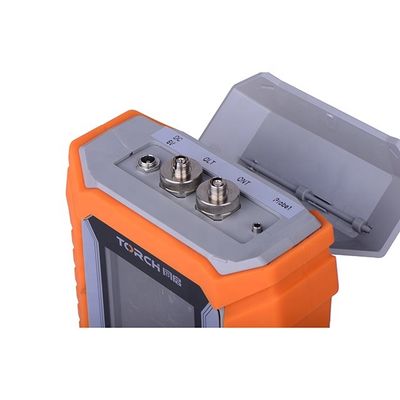

Es gibt nur ZWEI Schnittstellen, die für die Testfunktion auf die Maschinenoberseite vereinbart werden. Kunde könnte alle mögliche zwei Einzelteile unten beschließen, um spezifische Bedingungen zu erfüllen.
|
|
|
||
|
|
OPM-01-A□
OPM-01-B□
OPM-02*2□
|
OLS-01□
|
VFL-01□
VFL-02□
VFL-03□
|
||
|
|
Anmerkung: Wenn OPM-02 gewählt wird, würden zwei Schnittstellen besetzt.
|
|
|
||
|
Zusätze
|
Recharger, Handbuch, Tragetasche, Li Batteries
|
|
|
||
