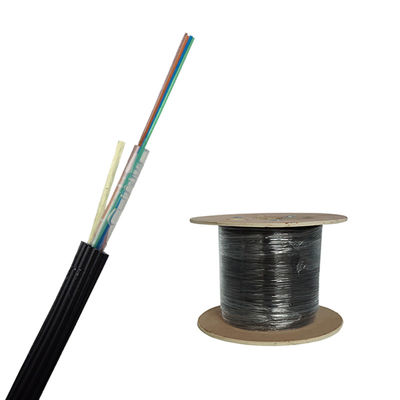

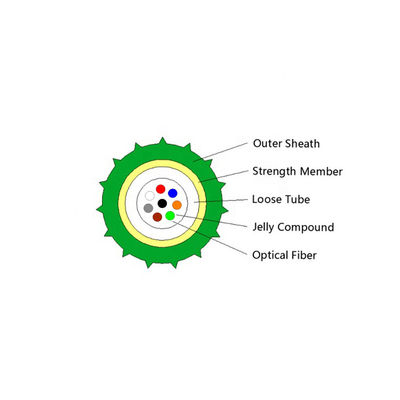

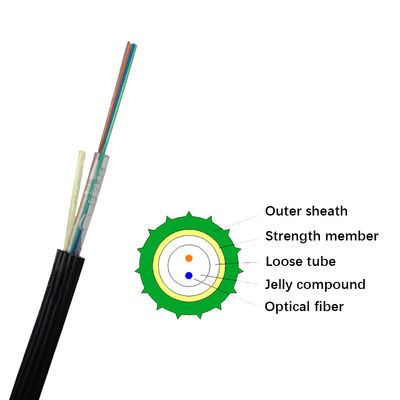

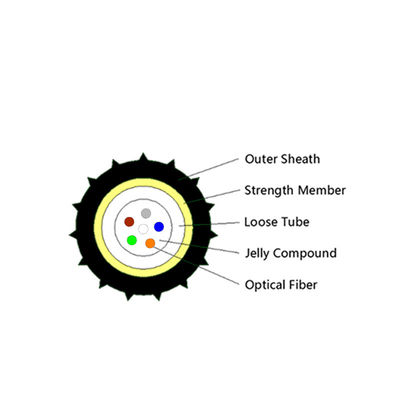

Zentralrohr, Luft-durchgebranntes Mikro-Kabel
1. Die Fasern, 250µm, werden in ein loses Rohr in Position gebracht, das von einem hohen Modulplastik hergestellt wird.
2. Die Rohre werden mit einer wasserbeständigen Füllmasse gefüllt.
3. Aramid-Garn gelegen zwischen Zentralrohr und äußerer Hülle als nicht-metallisches Stärkemitglied.
4. Das Kabel wird mit einer HDPE-Hülle abgeschlossen.
|
Nr. Kabel
|
|
|
|
/
|
2~12
|
12~24
|
||||
|
Faserart
|
|
|
|
/
|
G.657
|
|
||||
|
Loses Rohr
|
|
|
Material
|
Millimeter
|
PBT
|
|
||||
|
|
|
|
Durchmesser
(±0.05mm) |
|
1,6
|
2,4
|
||||
|
|
|
|
Stärke
(±0.03mm) |
|
0,3
|
0,4
|
||||
|
|
|
|
Maximale Faser
|
|
2-12
|
14-24
|
||||
|
Nicht metallische Stärke
|
|
|
Material
|
/
|
Aramid-Garn
|
|
||||
|
Äußere Hülle
|
|
|
Material
|
Millimeter
|
HDPE
|
|
||||
|
|
|
|
Stärke
|
|
0,5 (nominales) 0,40 (Min.)
|
|
||||
|
|
|
|
Farbe
|
|
Schwarz.
|
|
||||
|
Kabel-Durchmesser (±0.2mm)
|
|
|
|
Millimeter
|
2,5
|
3,5
|
||||
|
Kabel-Gewicht (±10.0kg/km)
|
|
|
|
kg/km
|
3,5
|
4,5
|
||||
|
Dämpfungskonstante
|
|
1310nm
|
|
dB/km
|
≤0.35
|
|
||||
|
|
|
1550nm
|
|
≤0.21
|
|
|
||||
|
MAX. Dehnfestigkeit
|
|
|
|
N
|
120
|
150
|
||||
|
MAX. Crush Resistance
|
|
|
|
N
100mm
|
1000
|
|
||||
|
Min. Biegungsradius
|
Ohne Spannung
|
|
|
Millimeter
|
10.0×Cable-φ
|
|
||||
|
|
Unter maximaler Spannung
|
|
|
20.0×Cable-φ
|
|
|
||||
|
Temperaturspanne
(℃) |
Installation
|
|
|
℃
|
-10℃+40℃
|
|
||||
|
|
Transport&Storage
|
|
|
-40℃+60℃
|
|
|
||||
|
|
Operation
|
|
|
-30℃+50℃
|
|
|
||||
